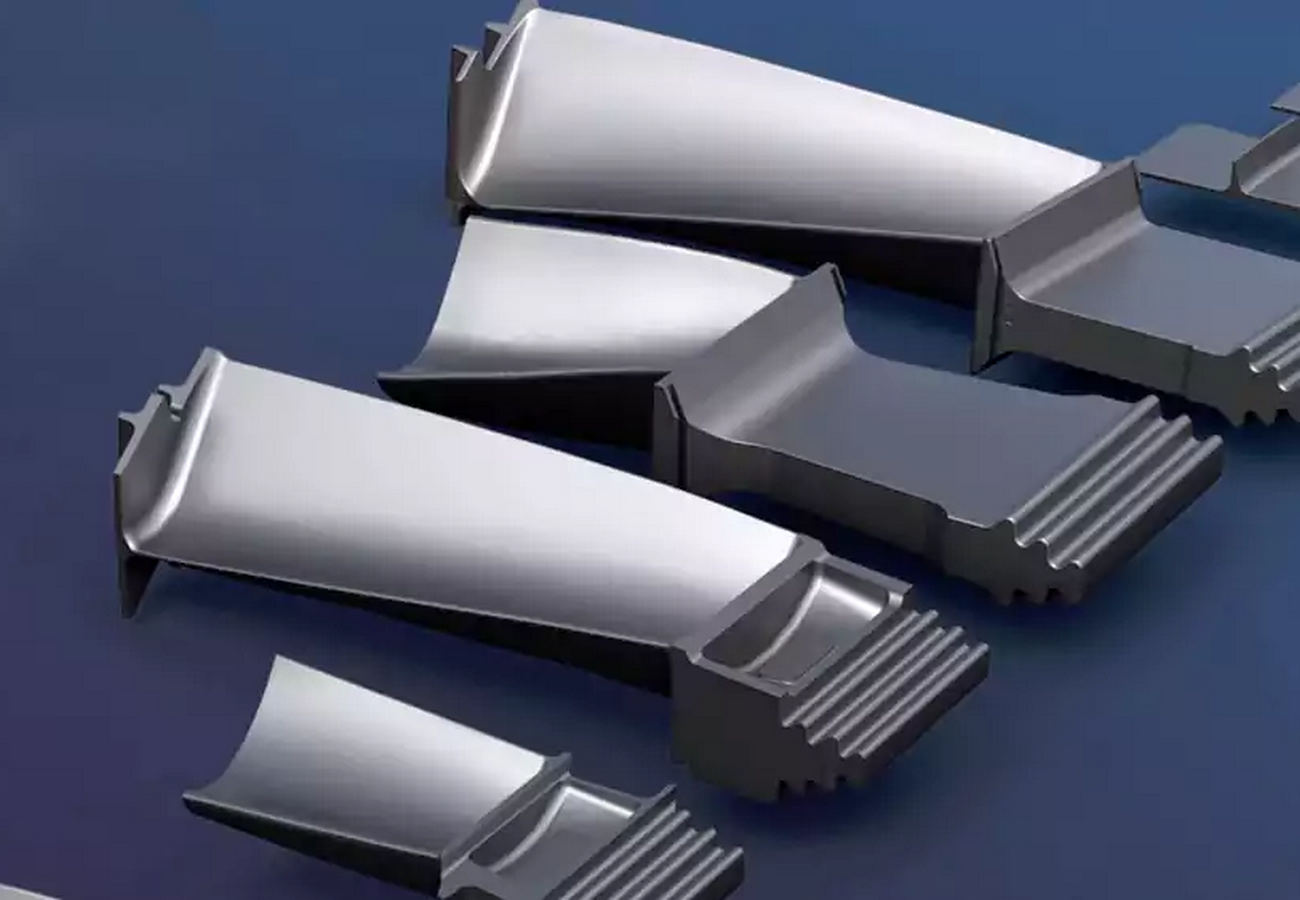

Изготовление лопаток газовых турбин из никелевах сплавов

Технология изготовления лопаток газовых турбин относятся к наиболее высокотехнологичным и сложнейшим производственным процессам современной металлообработки. Так как турбины работают в жестких режимах эксплуатации, где температурный режим может превышать точку плавления самого металла, технические требования к производственному процессу должны обеспечивать необходимую жаропрочность и долговечность эксплуатации рабочих элементов турбин. С целью обеспечения рабочих режимов эксплуатации, лопатки газовых турбин изготавливаются, в основном, из никелевых суперсплавов с использованием технологий точного литья по выплавляемым моделям, способных выдерживать необходимую температуру.

Благодаря высокой температуры плавления никеля, стабильной от комнатной температуры до точки плавления гранецентрированной кубической решетки, жаропрочные сплавы на его основе способны длительное время работать под высокими механическими нагрузками при температурах, близких к точке плавления.

Основные технические характеристики жаропрочных сплавов на основе никеля

• Сопротивление ползучести: Способность сохранять геометрические параметры и не деформироваться под действием постоянных нагрузок в условиях высоких температур.
• Окалиноустойчивость: Высокое сопротивление действию коррозии и окисления в агрессивных газовых средах.
• Длительная прочность: Способность сопротивляться разрушению в течение продолжительного времени при жестких условиях эксплуатации.

Для обеспечения необходимых характеристик жаропрочных сплавов в процессе производства выполняется легирование основного металла, никеля, следующими химическими элементами:

• Хром (Cr): Защищает материал от коррозии и окисления, создавая защитную пленку из оксида.
• Алюминий (Al) и Титан (Ti): Необходимы для образования их уникальной упрочняющей двухфазной структуры.
• Кобальт (Co): Повышает эксплуатационную температуру.
• Тугоплавкие металлы (W, Mo, Re, Ta): Замедляют диффузию и упрочняют матрицу. Рений (Re) — один из самых дорогих и эффективных элементов для создания современных монокристаллических жаропрочных сплавов.

Основные методы производства компонентов из жаропрочных сплавов

• Литье по выплавляемым моделям, как доминирующий метод, позволяет изготавливать сборочные элементы сложной геометрические формы, имеющие и внутренние каналы охлаждения, необходимые для современных лопаток турбин.
• Монокристаллическое литье, в процессе которого лопатки затвердевают в виде монокристалла для устранения границ зерен, перпендикулярных оси напряжения, что дает возможность существенно увеличить прочность на ползучесть.
• Направленная кристаллизация является процессом, в результате которого образуются столбчатые зерна, идущие вдоль лопатки, повышая, тем самым, сопротивление высокотемпературной деформации.
• Вакуумная индукционная плавка никелевых сплавов выполняется в условиях вакуума для предотвращения окисления и обеспечения высокой чистоты.

В современном производстве для изготовления лопаток чаще всего используется направленная кристаллизация или монокристаллическое литье, устраняющие границы зерен, что позволяет максимизировать сопротивление ползучести. Процесс, как правило, включает вакуумную плавку, формирование сложных каналов охлаждения и термообработку для оптимизации микроструктуры.

Области применения в современном производстве:

1. Авиационные двигатели: Лопатки и диски турбин высокого давления.
2. Газотурбинные установки (ГТУ): Мощные турбины на электростанциях.
3. Космическая техника: Камеры сгорания ракетных двигателей.
4. Нефтехимия: Трубы для высокотемпературного пиролиза.

Опытный завод спецэлектрометаллургии, используя собственное оборудование и производственные мощности, выполняет работы по совершенствованию технологических процессов, позволяющих повысить эксплуатационную эффективность газовых турбин, работающих при экстремально высоких температурах. С этой целью на предприятии разрабатываются и внедряются в производство уникальное оборудование для выполнения таких операций, как вакуумная плавка, легирование никелевых сплавов, охлаждение расплава в водоохлаждаемых кристаллизаторах. На всех этапах работ обеспечивается жесткий контроль за параметрами технологического процесса, а также производится проверка качества готовой продукции методами неразрушающего контроля.
