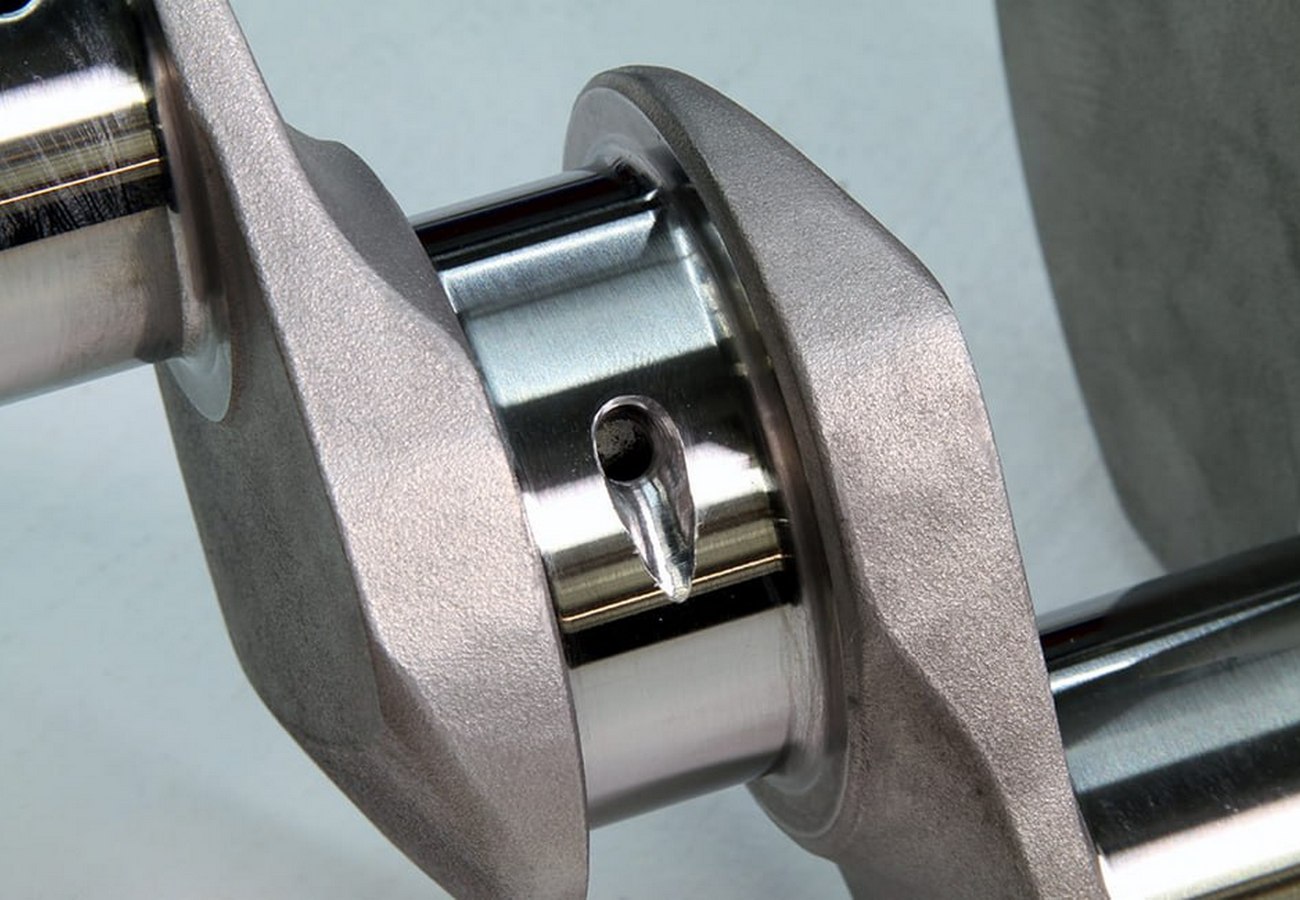

Відновлення шипів та цапф колінчастих валів електронно-променевим наплавленням

Електронно-променеве наплавлення (ЕПН) є одним із високотехнологічних методів відновлення зношених робочих поверхонь деталей, таких як шипи (шатунні шийки) та цапфи (корінні/основні шийки) колінчастих валів, де знос поверхонь становить 0,1-0,3мм. Цей процес, що стосується електрофізичних методів металообробки, відбувається у вакуумі з використанням енергії концентрованого електронного променю. При цьому відбувається плавка присадного матеріалу, у вигляді порошку або дроту, і робочої поверхні деталі, утворюючи, тим самим, міцне покриття з мінімальною зоною термічного впливу, що дозволяє з великою точністю відновлювати геометрію деталей до номінальних розмірів без значної деформації валу.

Основні технічні характеристики процесу ЕПН:

• Швидкість нагрівання: 10–100 °C/с,
• Енергоспоживання: 0,2–5,0 кВт/год.
• Швидкість наплавлення 15-20 м/год.
• Точність та контроль: можливість фокусування на площі близько 0,5–2 мм, що мінімізує деформацію та площу зони термічної дії.
• Матеріали: сталь, алюмінієві, титанові, магнієві сплави.
• Попереднє нагрівання: до 100–250 °C, мінімальний ризик утворення тріщин.
• Технологічне обладнання: обов'язкове використання вакуумного обладнання.

Поетапні технологічні операції процесу відновлення колінвалів методом ЕПН:

1. Підготовка поверхні, що відновлюється. Очищення від забруднень, зняття зношеного або пошкодженого шару методом шліфування або фрезерування, абразивна обробка для кращої адгезії.
2. Налаштування обладнання. Деталь поміщається у вакуумну камеру та налаштовуються електричні параметри обладнання.
3. Наплавлення. Промінь розплавляє присадний матеріал і поверхню, формуючи шар завтовшки близько 0,1-0,3 мм. Для шипів і цапф колінчастих валів процес проводиться пошарово, щоб уникнути поверхневих напружень.
4. Термічна обробка після наплавлення. Для зняття напруги та підвищення жорсткості виконується нормалізація або відпуск.
5. Фінішна обробка. Шліфування та полірування до оригінальних розмірів з контролем геометрії, вирівнювання та балансування.

Переваги електронно-променевого наплавлення для відновлення шипів та цапф колінвалів у порівнянні з іншими методами:

• Висока твердість та зносостійкість покриття. Наплавлений робочий шар досягає твердості HRC 52-64 (до 62-64 для цапф), що на 20-200% вище за твердість базового матеріалу. Такі параметри досягаються швидким нагріванням/охолодженням (до 10˚ К/с) та формуванням дрібнозернистої структури. Порівняно з аргонно-дуговим наплавленням (твердість ≤56 HRC), ЕЛН краще підходить для відновлення шийок і шипів колінчастих валів, більшою мірою знижує зношування під циклічними навантаженнями і підвищує втомну міцність металу на 20–25%.
• Мінімальні деформації та спотворення. Завдяки вузькій зоні термічного впливу (ЗТВ), порядку 0,1–3,7 мм, та високому вакууму, метод практично не викликає деформацій оброблюваних деталей. Це особливо важливо при обробці колінвалів, де навіть невеликі деформації потребують додаткового балансування. На відміну від дугового наплавлення, де ЗТВ вище, що призводить до появи залишкових напружень і деформацій, ЕЛН дозволяє відновлювати ресурс на 95-100% від нової деталі без повторної термообробки та рихтування.
• Очищення та рафінування металу. Використання вакуумного середовища знижує в поверхневому шарі вміст кисню в 2-3 рази, азоту в 1,5-2 рази і неметалевих включень більш ніж удвічі, мінімізуючи таким чином такі дефекти, як пори, тріщини та сторонні включення. Це є значною перевагою над методами наплавлення з флюсом або в газовому середовищі, де можливі окислення та газопоглинання (O₂, N₂, H₂), що призводить до пористості та зниження міцності поверхні, що відновлюється.
• Точність та контроль процесу. Рівномірний розподіл та контроль за позиціонуванням та потужністю теплової енергії електронного променю дозволяє регулювати структуру, товщину (0,2–2,0 мм) та склад шару (легування Cr, Mn, Si, C). Це дозволяє відновлювати шпильки хрестовин і шийки карданних валів малих діаметрів, близько 40-50 мм і менше, де флюсове наплавлення малоефективне. Порівняно з лазерним наплавленням, ЕЛН має більш високу теплову ефективність, глибину проплавлення та відновлення без додаткової підготовки кромок.
• Універсальність та сумісність. Ідеально підходить для металообробки чавуну, сталей та сплавів, поєднується з іншими технологічними операціями, такими як плазмове азотування та термообробка. При відновленні та виготовленні колінвалів дозволяється наплавляти такі порошки, як, наприклад, феромагнітні суміші, з подальшим шліфуванням, без утворення деформацій. На відміну від вібраційного дугового наплавлення, ЕЛН набагато краще підходить для наплавлення робочих поверхонь високонавантажених деталей, що мають підвищені вимоги до втомної міцності.
• Економічність та продуктивність. Вартість відновлення зношеної поверхні становить 30-50% вартості нової деталі. Відновлення колінвалів у півтора рази дешевше, ніж у середовищі аргону. Короткі періоди циклів обробки, висока, до 250 см²/хв, швидкість наплавлення, відсутність залишків флюсів і газових включень, низьке енергоспоживання роблять метод ЕЛН набагато дешевшим за традиційні, такі як дугова під флюсом і плазмова. Технологічне обладнання дешевше за лазерне в 2–3 рази, а сам процес більш екологічний за рахунок відсутності викидів озону та оксидів азоту.

Хоча при масовому ремонті та відновленні робочих поверхонь через доступність обладнання частіше використовуються дугове, вібродугове, лазерне, плазмове наплавлення або напилення, електронно-променеве наплавлення незамінне для відновлення високонавантажених коленвалів для дизелів, спецтехніки, прецизійного машинобудування та авіації, де критично важливі надійність та довговічність в експлуатації.

Однією з ключових завдань, що виконуються Дослідним заводом спецелектрометалургії, є виготовлення та впровадження вакуумного обладнання та маніпуляторів для виконання електронно-променевого наплавлення. При виконанні замовлень, щодо відновлення валів та зношених циліндричних поверхонь складальних компонентів, підприємством освоєно та успішно використовуються ефективні технологічні процеси із застосуванням високотехнологічного вакуумного обладнання.
